Jib Crane

Α: Οι γερανοί με φρέζες είναι ευρέως χρησιμοποιούμενα εργαλεία ανύψωσης. Έχουν μια οριζόντια μπούμα τοποθετημένη σε κάθετο ιστό ή βραχίονα τοίχου. Η μπούμα περιστρέφεται ελεύθερα, ενώ ο ανυψωτήρας και το τρόλεϊ τρέχουν κατά μήκος της δοκού για να εξυπηρετούν κυκλικές ζώνες εργασίας. Εύκολη εγκατάσταση με ένα μόνο σημείο στερέωσης και δεν απαιτούνται εναέριες ράγες, λειτουργούν τέλεια για-τοπική ανύψωση.

Οι κύριοι τύποι παρατίθενται παρακάτω:

• Επιτοίχιος-γερανός Jib:Στερεωμένο σε κολώνες κτιρίου, χωρίς κατάληψη ορόφου. Περιστροφή: έως 200 μοίρες, χωρητικότητα: 250 kg έως 5 τόνους.
• Ανεξάρτητος γερανός φλόκων:Στέκεται-μόνος ιστός σε τσιμεντένια βάση, πλήρης περιστροφή 360 μοιρών. Η χωρητικότητα κυμαίνεται από 0,5 έως 10 τόνους.
• Wall Traveling Jib Crane:Τρέχει σε ράγες τοίχου/κολώνων. Ολόκληρη η μπούμα ολισθαίνει οριζόντια για ευέλικτη ανύψωση και ακριβή τοποθέτηση φορτίου.
• Γερανός αρθρώσεων:Η μπούμα δύο-τμημάτων επιτρέπει την ομαλή λειτουργία γύρω από πυλώνες και άλλα εμπόδια τοποθεσίας.
• Φορητός γερανός φλόκων:Κινητή βάση για ελαφρά φορτία, βολική για μετακίνηση από τον ένα σταθμό εργασίας στον άλλο.

Α: Τοτοίχοι-γερανοί με φλόκοεγκαθίστανται απευθείας στον τοίχο ή στο πλάι της στήλης μέσω βραχιόνων, εξοπλισμένα με περιστρεφόμενο βραχίονα και ανυψωτικό ανυψωτικό που τρέχει κατά μήκος του βραχίονα. Χρησιμοποιούνται για την κατακόρυφη ανύψωση βαρέων αντικειμένων και την εκτέλεση οριζόντιων κινήσεων περιορισμένης-εμβέλειας στην περιοχή κοντά στον τοίχο, χωρίς να καταλαμβάνουν το έδαφος. Η ονομαστική ανυψωτική ικανότητα είναι γενικά από 125 kg έως 5 τόνους, με μήκος βραχίονα 1–6 μέτρα. Το εύρος εργασίας είναι κυρίως μια περιοχή σε σχήμα ανεμιστήρα 180-220 μοιρών. Η εγκατάσταση δεν απαιτεί βίδες αγκύρωσης ή θεμέλια από σκυρόδεμα, αλλά η αντοχή της δομής στήριξης είναι πολύ υψηλή.

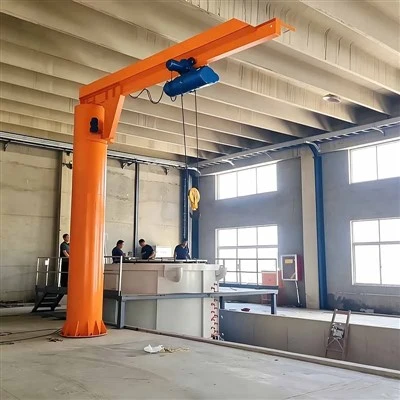

Οεπιδαπέδιος-γερανός με φλόκοείναι ένας τύπος ελαφρού ανυψωτικού εξοπλισμού που εγκαθίσταται σε βάση από σκυρόδεμα στο έδαφος. Αποτελείται από κολώνες, περιστρεφόμενο βραχίονα και τροχαλία ανύψωσης. Δεν βασίζεται στον τοίχο και μπορεί να επιτύχει περιστροφή 360 μοιρών και οριζόντια κίνηση εντός της τροχιάς του βραχίονα. Η τυπική χωρητικότητά του κυμαίνεται από 0,125 τόνους έως 10 τόνους και το μήκος του βραχίονα είναι 1 έως 6 μέτρα. Οι κολώνες στερεώνονται στο έδαφος μέσω μπουλονιών αγκύρωσης, απαιτώντας έτσι υψηλό επίπεδο σταθερότητας για το θεμέλιο.

Ο γερανός με φλόκο είναι εξοπλισμένος με μια δομή-που τοποθετείται σε στήλη ή τοίχο και συνδυάζεται με ηλεκτρικό ανυψωτικό για να επιτυγχάνεται τρισδιάστατη-μεταφορά. Ο τύπος δαπέδου-όρθιος παρέχει ισχυρότερη-αντοχή φορτίου και δυνατότητες λειτουργίας πλήρους-κατεύθυνσης 360 μοιρών χάρη στη σταθερή βάση του. Ο επιτοίχιος τύπος-με το μηδενικό-πλεονέκτημά του, είναι κατάλληλος για σενάρια με περιορισμένο χώρο. Κατά την επιλογή, η κύρια βάση αξιολόγησης θα πρέπει να είναι το ονομαστικό φορτίο, το εύρος περιστροφής και η φέρουσα ικανότητα της δομής εγκατάστασης{11}.

Α: Τέσσερις βασικές παράμετροι καθορίζουν την προδιαγραφή:

1. Ανυψωτική ικανότητα— το βαρύτερο φορτίο συν όλα τα ξάρτια (ανυψωτικό μπλοκ, ιμάντες, δεσμοί), με περιθώριο 15–20% πάνω από το μέγιστο φορτίο εργασίας.

2. Προσέγγιση μπούμας— οριζόντια απόσταση από το κέντρο του ιστού έως το πιο απομακρυσμένο σημείο ανύψωσης-επάνω ή καθόδου-. Προσθέστε περιθώριο περίπου 0,5 m, ώστε το καρότσι να μην λειτουργεί στην ακραία άκρη της μπούμας.

3. Ύψος ανύψωσης— Απόσταση από το έδαφος έως την υψηλότερη θέση αγκίστρου, μείον τον χώρο κεφαλής που καταλαμβάνεται από το ανυψωτικό και το καρότσι. Σημειώστε ότι οι τιμές θα διαφέρουν ανάλογα με τον τύπο του ηλεκτρικού ανυψωτικού που χρησιμοποιείται.

4.Κύκλος εργασίας— πόσο συχνά ανυψώνεται ο γερανός ανά ώρα. Η χρήση παραγωγής υψηλής-συχνότητας απαιτεί βαρύτερη ταξινόμηση από την περιστασιακή ανύψωση συντήρησης.

Το περιβάλλον εργασίας επηρεάζει επίσης την επιλογή των υλικών και των εξαρτημάτων. Στην αρχή της διαδικασίας επιλογής προδιαγραφών, είναι απαραίτητο να προσδιοριστεί με σαφήνεια εάν το περιβάλλον χρήσης είναι ειδικό.

Α: Η αρχή λειτουργίας ενός γερανού με φλόκο είναι ότι ο ηλεκτρικός ανυψωτήρας κινείται αριστερά και δεξιά κατά μήκος της τροχιάς δέσμης I-προβολέα. Ο πρόβολος μπορεί να περιστρέφεται ως σύνολο γύρω από τη στήλη. Ο κινητήρας οδηγεί για να επιτύχει κατακόρυφη ανύψωση και κατέβασμα του βαρέως φορτίου, καθώς και οριζόντια περιστροφή και γραμμική κίνηση, ολοκληρώνοντας το χειρισμό υλικού μικρής-απόστασης σε στενούς χώρους. Είναι κατάλληλο για σενάρια όπως ο χειρισμός υλικών κατά τη φόρτωση και εκφόρτωση εργαλειομηχανών σε συνεργεία και γραμμές συναρμολόγησης.

Το "Jib" χρησιμεύει ως ο "βραχίονας μπουμ" του γερανού. Ο πρόβολος εκτελεί τόσο τις λειτουργίες-φόρτωσης και της πλατφόρμας κίνησης. Το ένα άκρο είναι στερεωμένο στη στήλη, ενώ το άλλο άκρο είναι αναρτημένο. Όχι μόνο υποστηρίζει το ηλεκτρικό ανυψωτικό και αντέχει τις ροπές κάμψης, αλλά καθορίζει επίσης τον τομέα/περιοχή κάλυψης εργασίας. Σε περιορισμένο χώρο, επιτρέπει πιο ευέλικτες και μικρότερης-κλίμακας λειτουργίες κοντά σε-τοίχους ή σε σταθερά-σημεία σε σύγκριση με τους γερανούς γέφυρας ή τους γερανογέφυρες.

Α: Γενικά εύρη ανά τύπο τοποθέτησης:

• Τοποθέτηση-του τοίχου: 125 kg–5 τόνοι, η μπούμα φτάνει τα 2–6 m
• Ανεξάρτητη: 0,5–10 τόνοι στάνταρ, προσαρμοσμένη έως 20 τόνοι. ο βραχίονας φτάνει τα 3–10 m, ξεπερνώντας τα 12 m σε ειδικά σχέδια
• Τοίχο-ταξίδι: 0,5–5 τόνοι, ακτίνα 3–6 μ

Λάβετε υπόψη ότι η ονομαστική χωρητικότητα μειώνεται προς το άκρο της μπούμας — ένας γερανός ονομαστικής χωρητικότητας 5 τόνων σε απόσταση 4 μέτρων μπορεί να χαρακτηριστεί μόνο 3 τόνων σε πλήρη έκταση 8 μέτρων.

Α: Ο φλόκος γερανός χρησιμοποιείται πιο συχνά σε σενάρια όπως η μηχανική επεξεργασία, η αποθήκευση και η επιμελητεία, η κατασκευή αυτοκινήτων, η συντήρηση καλουπιών και η ελαφρά βιομηχανική συναρμολόγηση. Το βασικό του πλεονέκτημα έγκειται στη δυνατότητα ακριβούς ανύψωσης σε μικρούς χώρους, με υψηλή συχνότητα και μικρές αποστάσεις.

• Εργαστήριο μηχανικής επεξεργασίας:Χρησιμοποιείται για τη φόρτωση και εκφόρτωση υλικών σε μηχανές και για τη μεταφορά εργαλείων και τεμαχίων εργασίας. Ο τύπος στήλης-(περιστροφή 360 μοιρών) καλύπτει ολόκληρη την περιοχή εργασίας ενός μεμονωμένου σταθμού εργασίας.
• Αποθήκη και κέντρο logistics:Οι επιτοίχιοι-ή κινητοί πρόβολοι γερανοί τοποθετούνται στον τοίχο ή μπορούν να μετακινηθούν με ευελιξία, κατάλληλοι για φόρτωση και εκφόρτωση διάσπαρτων εμπορευμάτων και πλήρωση ραφιών.
• Κατασκευή και επισκευή αυτοκινήτων:Συναρμολόγηση και συντήρηση βαρέων εξαρτημάτων, όπως κινητήρες και κιβώτια ταχυτήτων, συχνά εξοπλισμένα με ηλεκτρικό τηλεχειριστήριο-για τη βελτίωση της απόδοσης και της ασφάλειας.
• Βιομηχανία καλουπιών και χύτευσης με έγχυση:Ανύψωση καλουπιού και αντικατάσταση σε στενούς χώρους, με αρθρωτό τύπο βραχίονα ή τύπο στήλης για αποφυγή εμποδίων και επίτευξη ακριβούς τοποθέτησης.
• Γραμμή ελαφριάς βιομηχανικής παραγωγής:Οι μικροί γερανοί προβόλου με φλόκο επιτυγχάνουν λεπτή ρύθμιση σε χιλιοστό-επίπεδο για μεταφορά, αντιεκρηκτικά-τα μοντέλα από ανοξείδωτο χάλυβα είναι κατάλληλα για ειδικά περιβάλλοντα.

Στις περισσότερες περιπτώσεις συνυπάρχουν γερανοί με φλόκο και γερανοί εναέριας κυκλοφορίας. Ο υπερυψωμένος γερανός είναι υπεύθυνος για τη μεταφορά-μεγάλων αποστάσεων, ενώ ο γερανός με φλόκο χρησιμοποιείται για μεταφορά σε μικρές περιοχές, αυξάνοντας έτσι την απόδοση της παραγωγής μειώνοντας την εξάρτηση από κοινόχρηστους γερανούς.

Α: Πριν εγκαταστήσετε-εντοιχισμένο γερανό με φλόκο, είναι απαραίτητο να πραγματοποιήσετε μια αξιολόγηση της δομικής φέρουσας ικανότητας των υφιστάμενων κτιρίων στηλών για να διασφαλιστεί ότι μπορούν να αντέξουν το βάρος του ίδιου του γερανού, το ονομαστικό φορτίο ανύψωσης και όλες τις ροπές ανατροπής που δημιουργούνται κατά τη λειτουργία του βραχίονα γερανού. Μόνο αφού πιστοποιηθεί η αξιολόγηση, μπορούν να πραγματοποιηθούν οι εργασίες εγκατάστασης. Κατά την εγκατάσταση, ο εξοπλισμός μπορεί να στερεωθεί στη θέση του χρησιμοποιώντας μπουλόνια αγκύρωσης ή βραχίονες συγκόλλησης. Στη συνέχεια, μπορεί να ολοκληρωθεί η ευθυγράμμιση του βραχίονα γερανού. Η όλη διαδικασία δεν απαιτεί ξεχωριστή κατασκευή θεμελίωσης.

Για την εγκατάσταση ενός-γερανού με φλόκο επιδαπέδιου, είναι απαραίτητο να γίνει μια βάση από σκυρόδεμα που να πληροί τις απαιτήσεις σχεδιασμού εκ των προτέρων. Μπορούμε να παρέχουμε πλήρη σχέδια κατασκευής θεμελίωσης με βάση τις ονομαστικές απαιτήσεις φέρουσας-φόρτισης του έργου, το μήκος του βραχίονα του γερανού και την πραγματική φέρουσα ικανότητα του εδάφους στο εργοτάξιο. Οι παράμετροι όπως το μέγεθος των μαξιλαριών επισημαίνονται με σαφήνεια. Για παράδειγμα, για επιδαπέδιο-προβολικό γερανό με ονομαστική ανυψωτική ικανότητα 2-5 τόνων και βραχίονα γερανού μήκους 5-8 μέτρων, απαιτείται γενικά ένα μαξιλαράκι θεμελίωσης από οπλισμένο σκυρόδεμα με βάθος 1,5-2 μέτρα και μέγεθος επιπέδου 1,5-2,5 μέτρα. Κατά την κατασκευή, τα μπουλόνια αγκύρωσης θα πρέπει να στερεώνονται με πρότυπα για να διασφαλίζεται ότι η θέση των μπουλονιών αγκύρωσης ταιριάζει ακριβώς με τις οπές εγκατάστασης της φλάντζας της βάσης του πύργου. Αφού το σκυρόδεμα φτάσει στην προβλεπόμενη αντοχή (η συμβατική περίοδος σκλήρυνσης είναι 28 ημέρες), μπορεί να ολοκληρωθεί η τελική εργασία αρμολόγησης.

Η ακριβής ισοπέδωση είναι απαραίτητη — ακόμη και μια ελαφρώς εκτός επιπέδου--συνθήκης προκαλεί τη μετατόπιση της μπούμας υπό φορτίο. Μετά την εγκατάσταση, ο γερανός θα πρέπει να υποβληθεί σε δοκιμή στεγανότητας σύμφωνα με τους τοπικούς κανονισμούς προτού τεθεί σε λειτουργία. Η Kino Cranes παρέχει οδηγίες εγκατάστασης, σχέδια θεμελίωσης και-επίβλεψη επί τόπου κατόπιν αιτήματος.

A:

• Απαγορεύεται αυστηρά η υπερφόρτωση:Το ονομαστικό φορτίο πρέπει να περιλαμβάνει το συνολικό βάρος του ανυψωτικού, της σφεντόνας και των βοηθητικών συσκευών. Σε καμία περίπτωση, δεν πρέπει να υπερβαίνει το ονομαστικό όριο του εξοπλισμού.
• Τυποποιήστε την ανύψωση:Πριν από τη λειτουργία, η μπούμα πρέπει να είναι ακριβώς ευθυγραμμισμένη πάνω από το φορτίο. Απαγορεύεται η διαγώνια έλξη ή η λοξή ανύψωση για την αποφυγή δομικής αστάθειας που προκαλείται από πλευρική ροπή.
• Ασφαλής διαδρομή:Κατά τη διαδικασία ανύψωσης, κανένα προσωπικό δεν επιτρέπεται να παραμείνει ή να περάσει κάτω από το φορτίο ή εντός της διαδρομής διαδρομής για να διασφαλιστεί ότι η περιοχή λειτουργίας είναι καθαρή.
• Καθημερινή επιθεώρηση:Ελέγξτε εάν το χαλύβδινο συρματόσχοινο ή η αλυσίδα έχει σπασμένα καλώδια, φθορά ή παραμόρφωση. επαληθεύστε εάν το κλείδωμα ασφαλείας του γάντζου είναι αξιόπιστο. επιβεβαιώστε οπτικά ότι δεν υπάρχουν ρωγμές, παραμορφώσεις ή ρωγμές συγκόλλησης στη δομή του βραχίονα και της στήλης.
• Μηνιαία συντήρηση:Ελέγξτε την ευαισθησία των οριακών διακοπτών και την απόκριση του συστήματος πέδησης. ελέγξτε την κατάσταση σύσφιξης των μπλοκ ηλεκτρικών ακροδεκτών για την εξάλειψη των κινδύνων γήρανσης ή χαλάρωσης. περιστρέψτε χειροκίνητα τη μπούμα για να επιβεβαιώσετε ότι το ρουλεμάν περιστροφής λειτουργεί ομαλά χωρίς ασυνήθιστο θόρυβο ή εμπλοκή.
• Ετήσια νομική επιθεώρηση:Πραγματοποιήστε μια ολοκληρωμένη επιθεώρηση από τρίτο-ίδρυμα με προσόντα επιθεώρησης ειδικού εξοπλισμού, συμπεριλαμβανομένων: μη-μη καταστροφικών δοκιμών μεταλλικής κατασκευής, επαλήθευση της απόδοσης ονομαστικού φορτίου, βαθμονόμηση συσκευών προστασίας ασφαλείας και αναθεώρηση τεχνικών αρχείων.

Οι γερανοί Kino παρέχουν σε κάθε εξοπλισμό ειδικό "Εγχειρίδιο λειτουργίας" και "Φύλλο καταγραφής επιθεώρησης συντήρησης". Ακολουθήστε αυστηρά αυτήν την προδιαγραφή για να την εφαρμόσετε, η οποία είναι η βασική προϋπόθεση για τη διασφάλιση της ασφάλειας του προσωπικού, την παράταση της διάρκειας ζωής του εξοπλισμού και την επίτευξη συμβατής λειτουργίας.

Α: Η τιμολόγηση του γερανού με φρέζα εξαρτάται κυρίως από:

• Τύπος τοποθέτησης — οι γερανοί τοίχου-κοστίζουν λιγότερο καθώς δεν απαιτούν ιστό ή βάση
• Χωρητικότητα και μήκος μπούμας — οι δύο μεγαλύτερες μεταβλητές κόστους, μέγεθος τμήματος μπούμας οδήγησης, προδιαγραφές ρουλεμάν και ισχύς ανύψωσης
• Τύπος ανυψωτικού — τα ανυψωτικά με αλυσίδα είναι πιο οικονομικά. Τα ανυψωτικά συρματόσχοινα κοστίζουν περισσότερο, αλλά προσφέρουν υψηλότερες ταχύτητες και καλύτερη απόδοση κύκλου εργασίας-
• Κίνηση περιστροφής — η χειροκίνητη (ώθηση/τράβηγμα) είναι στάνταρ. Η μηχανοκίνητη περιστροφή προσθέτει κόστος αλλά είναι απαραίτητη πάνω από περίπου 3 τόνους
• Σύστημα ελέγχου — το μενταγιόν είναι στάνταρ. Το τηλεχειριστήριο προσθέτει κόστος αλλά βελτιώνει την ασφάλεια του χειριστή
• Περιβαλλοντική προσαρμογή — οι προδιαγραφές αντιεκρηκτικής-αντοχής, διάβρωσης-και υψηλής-θερμοκρασίας αυξάνουν αναλογικά το κόστος

Ως άμεσος κατασκευαστής, η Kino Cranes προσφέρει εργοστασιακή-τιμολόγηση πύλης. Στείλτε μας τις προδιαγραφές σας για λεπτομερή προσφορά.

Α: Για να σας παρέχουμε μια ακριβή λύση γερανού με φλόκο, σας ζητάμε να μοιραστείτε αυτές τις βασικές λεπτομέρειες:

1. Χωρητικότητα φόρτωσης (τόνος ή kg)

2.Μήκος μπούμας (μέτρο, κέντρο στήλης έως σημείο φόρτωσης)

3.Ύψος ανύψωσης (μέτρο, γείωση στο υψηλότερο σημείο αγκίστρου)

4. Στυλ τοποθέτησης (-επιτοίχια, στο δάπεδο-τοποθετημένη, στον τοίχο-ταξίδι ή κινητό)

5. Γωνία περιστροφής (180 μοίρες, 200 μοίρες, 360 μοίρες)

6. Τύπος ανυψωτικού (ηλεκτρική αλυσίδα ή συρματόσχοινο)

7. Κατάσταση ισχύος (τάση, συχνότητα, φάση)

8. Λειτουργία ελέγχου (μενταγιόν, ασύρματο τηλεχειριστήριο, χειροκίνητο)

9.Τόπος εργασίας

10.Συχνότητα εργασίας

Δεν χρειάζεται να προετοιμάσετε όλες τις πληροφορίες με την πρώτη επαφή. Η ομάδα μηχανικών μας θα σας βοηθήσει να επιβεβαιώσετε όλες τις προδιαγραφές σύμφωνα με την εργασία ανύψωσης και την κατάσταση του χώρου σας.
